提要：


其實，我國造幣廠好像是沒有生產過真正意義上的“鎳包鋼”工藝的硬幣的（以下有關“三明治”鎳包鋼的原理，來自有關造幣的書籍資料，圖示為本人手繪，有點簡陋，呵呵）。我國造幣廠和民間收藏平時所說的鎳包鋼，其實準確應該叫“鋼芯鍍鎳”工藝。兩種工藝有本質區別。上幣把兩個概念搞得不準確了。三明治鎳包鋼工藝，工藝復雜、成本高，產品防銹效果還差，此工藝基本被世界各國淘汰；鋼芯鍍鎳工藝，簡單，成本低，現被大量運用，且避免了銅鋅合金幣材的原料成本高的劣勢。且看以下介紹：


關于“包金”和“鍍金”，造幣廠證書描述有時會把兩個概念混用，其實二者工藝本質也是不同的。造幣幾乎都是鍍金。且看以下介紹：




注：文字資料圖片搜集自網絡，本人加以處理。

鋼芯鍍鎳的原理，近似于以下介紹的電鍍金原理：

傳說《電鍍的發明》
?
法國科學家阿倫·艾杰布里希特在一個偶然的機會里發明了電鍍技術，并一直使用到今天。
??? 有一天，法國科學家阿倫在自己的實驗室仿造巴格達電池。那是一種古老的制造方法，用一些陶瓶，鐵棒和銅管，再加上一些溶液來制作。
??? 阿倫將這些東西放在一只器皿里，然后從新鮮的葡萄里榨出汁液，倒入銅管之中。這時，他看見電壓表的指針在移動，實驗成功了。
??? 阿倫為自己的實驗成功感到無比興奮，轉身去找本子，要記錄下這個新實驗的全過程。
??? 可能是因為興奮，伸手去取記錄本時，不小心弄翻了放在對面架子上的一個小雕像，雕像掉了下來，又恰好掉進了一個盛滿金溶液的盆子里。阿倫吃了一驚，但沒有去拿雕像。因為這金溶液很貴重，必須小心處理才行。他想：先將實驗記錄整理好，再來處理這倒霉的雕像。
??? 很快，阿倫沉湎于實驗的成功之中，從實驗的過程到方法，論證，闡述的十分清楚明了。不知不覺過了幾個小時。一切做完以后，他才考慮如何處理雕像上的金粉。
??? 當他小心翼翼地找來一把刷子，輕輕地，一遍又一遍地刷時，怪事出現了，這金粉怎么也刷不掉。阿倫頓時大為驚訝。原來，他放下的兩根導線，無意之中恰好丟進了這盆金溶液里，在電解的作用下，金溶液均勻地，牢牢地依附在小雕像的表面上。阿倫以此發明了電鍍技術。
?
?
?
歷史上的電鍍技術最早發明于19世紀初期，由意大利人Luigi V.Brugnatelli在實驗室里實作成功，但過了約30年后才開始被大量使用在工業上。電鍍是一種電化學過程﹐也是一種氧化還原過程。電鍍的基本過程是將零件浸在金屬鹽的溶液中作為陰極﹐金屬板作為陽極﹐接直流電源后﹐在零件上沉積出所需的鍍層。電鍍相較于鎏金的優勢，除了鍍層較鎏金更為均勻之外，手續簡單、適合大量生產也是它的特點之一。而電鍍還有一個強項，就是不像鎏金非“金”不行。
?
?
?
?
革命性的技術—PVD真空鍍膜無論是鎏金或是傳統電鍍， 都免不了會有工件受到污染、或是過程中產生有毒物質污染環境的問題發生；而上述的表面鍍層處理， 基本上也只是將鍍件“ 附著” 在被鍍件上面， 僅有美觀和防銹的作用而已。P V D是英文Physical Vapor Deposition的縮寫，中文的意思是“物理氣相沉積”，其定義是指在真空條件下，用物理的方法使材料沉積在被鍍工件上的薄膜制作技術。而再細分的話，P V D可分為三大類： 1.真空蒸著(Vacuum Evaporation)。2.濺射法(Sputtering)。3.離子鍍著(Ion Plating)。PVD真空鍍膜技術是一種能夠真正做到微米薄膜且零污染的環保型表面處理方法，它能鍍制成各式薄膜，如金屬膜(Ag、Cu、Al、等)、氮化物膜(TiN、ZrN、CrN、T iAlN)和碳化物膜(T iC、TiCN)，以及氧化物膜(如TiO等)。
?
?
電鍍金鍍層耐蝕性強，導電性好，易于焊接，耐高溫，并具有一定的耐磨性(如摻有少量其他元素的硬金)，有良好的抗變色能力，同時金合金鍍層有多種色調，在銀上鍍金可防止變色。并且鍍層的延展性好，易拋光，故常用作裝飾性鍍層，如鍍首飾、鐘表零件、藝術品等；也廣泛應用于精密儀器儀表、印刷板、集成電路、電子管殼、電接點等要求電參數性能長期穩定的零件電鍍。但由于金的價格昂貴，應用受到一定限制。
??純銀鍍白金首飾
電鍍金始于1838年英國人發明的氰化物鍍金，主要用于裝飾。20世紀40年代電子工業發展，金價暴漲，大都采用鍍薄金。為了進一步節約金，20世紀60年代出現了刷鍍金(即選擇性鍍金)，20世紀80年代出現了脈沖鍍金和鐳射鍍金。1950年發現氰化金鉀在有機酸存在下的穩定性，進而出現了中性和弱酸性鍍金液；20世紀60年代后期無氰鍍金也得到了應用，尤其是以亞硫酸鹽鍍金應用最廣。
目前，常用的鍍金溶液可分為堿性氰化物、酸性微氰、中性微氰和非氰化物4類。鍍金液多為專利配方，添加劑由專業公司供應。
金鍍層主要鍍在鎳鍍層上，鎳鍍層(低應力鎳、半光亮鎳、光亮鎳、化學鎳)3～8.9μm，作為金和銅、鐵之間的阻擋層，主要作用是防止金與銅、鐵之間相互擴散。底鍍層的亮度和整平情況對改善薄金層亮度有明顯作用。金也可鍍在銅、黃銅等基體上，但長期使用后銅會擴散到金鍍層，失去金鍍層的作用。對鋼、銅、銀及其合金基體而言，金鍍層為陰極性鍍層。鍍層的孔隙影響其防護性能。
根據預鍍零件基體材料的不同，鍍金工藝過程也稍有差異。在銅和銅合金上需要鍍上→層光亮鎳→閃鍍金→鍍金；在鐵及鐵合金基體上需要鍍氰化銅→光亮鍍鎳→閃鍍金→鍍金或鍍暗鎳→光亮鍍鎳→閃鍍金→鍍金；在不銹鋼上鍍金需要進行活化處理，迅速水洗后再閃鍍金；對于鎳或高鎳合金上鍍金需要用閃鍍鎳后迅速水洗再閃鍍金。閃鍍金的目的是使鍍金與基體的結合良好，常采用酸性溶液，用蒸餾水清洗后再鍍金。閃鍍金對厚度超過5μm的鍍金層尤為重要。




化學鍍金與電鍍金的區別
化學鍍金的優點是要鍍的部分不需要電器連接，鍍層均勻，更適合于表面貼裝。缺點是溶液較難維護，打底用的化學鎳要定期洗槽，以洗去槽表面沉上的鎳，這樣造成生產的不連續。運行成本也較高。化學鍍金層的硬度和耐磨性比電鍍硬金差，能達到的厚度有限，不適合某些表面貼裝的焊接方法。為了彌補這一缺點，也有用化學鍍鎳鈀金來代替化學鎳金，以適合表面貼裝的各種焊接方法。
電鍍金的優缺點正相反。電鍍金(硬金)的硬度和耐磨性比化學鍍金好，溶液容易維護，不需要洗槽，能適合表面貼裝的各種焊接方法。其缺點主要是，厚度不均勻，要鍍的部分需要電氣連接。
化學金和電鍍金各有用途，主要取決于為哪些客戶服務。

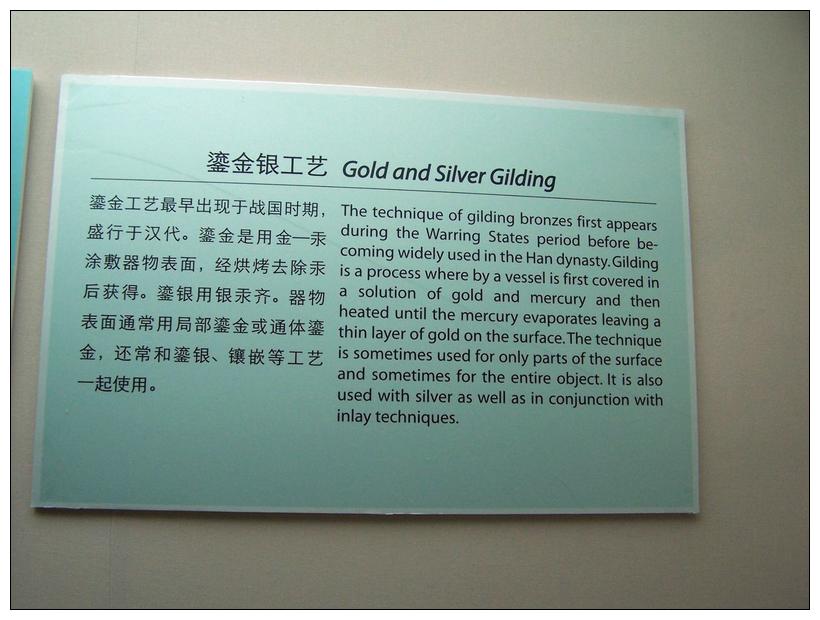

鎏金，又稱鎦金、飛金,金錯，鎏金是將金和水銀合成金汞齊，涂在銅器表面，然后加熱使水銀蒸發，金就附著在器面不脫。
?
簡要流程：1.先打磨清洗要鎏金的銅、銀器等表面，除去油脂、氧化物等污物。
2.然后將金與汞混合，金汞比例大致為(1:7)，形成液體合金（金汞齊）。
3.涂抹在表面。
4.無煙炭火溫烘烤令汞蒸發，剩下金層。
4.然后打磨、壓，使之光亮。
?
?
鎏金是自先秦時代即產生的傳統金屬裝飾工藝，是一種傳統的做法，至今仍在民間流行，亦稱火鍍金或汞鍍金。在東周和漢代以后均頗為流行，是當時最值得稱道的銅器表面裝飾工藝之一，先后稱為黃金涂、金黃涂、金涂、涂金、鍍金，宋代始稱鎏金。這種工藝程序是：
①將黃金鍛成金箔，剪成碎片，放入坩堝內加熱至400oC左右，然后倒入汞，以攪動使金完全溶解于汞中，然后倒入冷水中使冷卻，逐成為銀白色泥膏狀的金汞合劑，這種液體俗稱為金泥，此一工藝過程通稱“煞（殺）金”。
②用磨炭打磨掉銅飾件器表面銅銹后，用“涂金棍”（銅制，將其一端打扁用酸梅湯涂抹后浸入汞內，反復多次，使沾上一層汞，晾干即成）沾金泥與鹽、礬的混合液均勻地抹在被器物表面，邊抹邊推壓（現代匠師稱此手法為“拴”，三分抹七分拴），以保證金屬組織致密，與器物粘附牢固。此一工藝過程通稱“抹金”，涂在欲鍍銅飾件表面。
③以適當的溫度經炭火溫烤，使水銀蒸發，黃金則固著于銅器上，其色亦由白色轉為金黃色，此一工藝過程通稱為“開金”。如要求金屬較厚，即要將上述過程反復多次（在實際操作中經過四次鎏金的銅件，金層厚約為36微米）。
④用毛刷沾酸梅水刷洗，并用瑪瑙或玉石制成的“壓子”沿著器物表面進行磨壓。使鍍金層致密，與被鑄器結合牢固，直到表面出現發亮的鎏金層。此一工藝過程通稱“壓光”。再經過清洗壓光等工序，一件精美鎏金件的便誕生了。
在古代銅飾件裝飾中還有鎏銀，其工藝方法與鎏金相近同，亦是用銀、汞劑抹于器表。鑒別一件器物表面是否經鎏金，主要是標識其表層是否殘有汞。鎏金工藝發展到漢代已達到高峰，漢代貴族墓葬多有鎏金之器，且不像戰國時期只施于小件，而是有了不少大件鎏金器，并往往鎏金工藝與與鎏銀、鑲嵌等工藝相結合，集多種裝飾工藝于一體。
?
?
?
?
?
?
鎏金是中國一項傳統的古代勞動人民在生產勞動中總結創造的工藝。中國的鎏金技術始于戰國，同時中國也是世界上最早使用這一技術的國家。
從已出土的文物證實，在戰國時期古人已掌握了鎏金技術。從河北滿城中山靖王劉勝墓出土的“楚大官糟鐘”來看，它的鎏金技術已相當的成熟。鎏金技術不是一下子就容易掌握的，它是我國古代勞動人民在生產勞動中通過開創研究、不斷探索總結才創造出了這項工藝。從信陽長臺關楚墓出土的“鼎”來看，造型有戰國早期的風格特征，該墓出土的鎏金銅帶鉤等也為戰國早期的器物。所以，有的專家學者認為鎏金工藝初始時間應定于春秋末期或戰國早期。
到了漢代，《漢書》“外戚傳”記載“……居昭陽舍，其中庭彤朱。而殿上髹漆，切皆銅沓（昌）黃金涂，白玉階，壁帶往往為黃金缸……”陜西茂陵一號從葬坑出土的鎏金竹節熏爐，爐蓋外側及圈足均刻有與“外戚傳”大致相同的銘文。銘文中“內者未央尚臥，金黃涂竹節熏盧（爐）一具。”這兩個可看出稱謂基本一致。只是“黃金涂”與“金黃涂”之差。
唐代稱鍍金。《唐六典》中稱金有十四種，即銷金、拍金、鍍金、披金……另見《唐摭言·矛盾》：“假金方用真金鍍，若是真金不鍍金。”鎏金一詞出現較晚，就目前所知，鎏字最早見宋·丁度等人修定的《集韻》中，“美金謂之鎏”。現在的傳統修復中“火鍍金”也稱“鎏金”與“黃金涂”、“金黃涂”，只是稱謂上不同，工藝則是一致的。

包金：工藝類似于“砂胎錫包”茶壺的工藝。
通過機械力碾壓或高溫熔接，將極薄的金或K金金箔包在銀或金屬胎體表面的方法。由于包金工藝復雜，而且成本高，質量并不太好，因此幾乎完全被鍍金所取代。市場上所謂的包金首飾，實際上幾乎全部是鍍金的產品。

泥金
用金粉或金屬粉制成的金色涂料,用來裝飾箋紙或調和在油漆中涂飾器物?。用金箔和膠水制成的金色顏料。用于書畫、涂飾箋紙，或調和在油漆里涂飾器物。 金 元好問 《續夷堅志·金獅猛》：“得一石，作獅形，色如泥金所涂。”

本人不是化學家，不是金屬表面處理專家，只是喜歡探究的收藏愛好者。內容如有疏漏或錯誤，還望大家指正。



題目改為《?鎳包鋼、鋼芯鍍鎳  與 鎏金、鍍金、包金、泥金》

好文！
